Activation des floats et ajout de librairies externes

1. Introduction

Lorsqu'on développe des applications sur microcontrôleurs STM32, deux défis fréquents sont la gestion correcte des nombres à virgule flottante (floats) et l'intégration de librairies tierces pour étendre les fonctionnalités de base. Ce guide vous accompagne pas à pas dans ces deux aspects essentiels:

• L'activation et la configuration correcte des nombres flottants pour les opérations mathématiques et l'affichage
• L'ajout et l'intégration de librairies externes provenant de dépôts comme GitHub

2. Activation de la prise en compte des floats pour printf/scanf

Lorsque vous travaillez avec des capteurs comme le DHT qui renvoient des mesures décimales, il est essentiel d'activer correctement la prise en charge des nombres à virgule flottante (floats) dans votre projet STM32.

2.1 Étapes pour activer les floats

1. Ouvrez les propriétés du projet :
   • Clic droit sur votre projet > Properties
2. Activez la bibliothèque mathématique :
   • Allez dans "C/C++ Build" > "Settings"
   • Dans l'onglet "Tool Settings" > "MCU GCC Linker" > "Libraries"
   • Ajoutez m dans la liste des bibliothèques (Libraries (-l))
3. Activez le support des floats pour printf/scanf :
   • Dans "MCU GCC Compiler" > "Miscellaneous"
   • Ajoutez ces flags dans "Other flags":


     -u _printf_float
     -u _scanf_float


4. Appliquez et reconstruisez le projet :
   • Cliquez sur "Apply and Close"
   • Reconstruisez votre projet (Clean and Build)

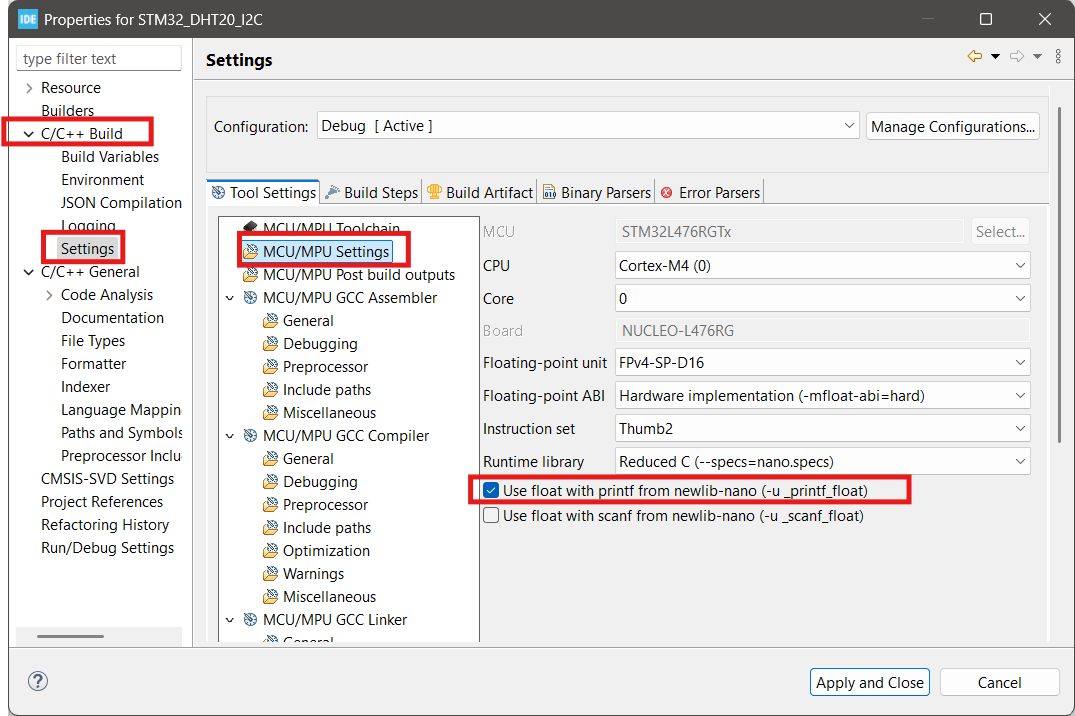

Illustration : Configuration des floats dans STM32CubeIDE.

2.2 Exemple d'utilisation des floats

Voici un exemple de code utilisant des nombres à virgule flottante :

#include <stdio.h>

void example(void) {
    float temperature = 25.75f;
    float humidity = 68.32f;

    // Nécessite l'activation des floats dans printf
    printf("Température: %.2f°C, Humidité: %.2f%%\r\n", temperature, humidity);

    // Si les floats ne sont pas activés dans printf, alternative:
    int temp_int = (int)temperature;
    int temp_dec = (int)((temperature - temp_int) * 100);
    printf("Température: %d.%02d°C\r\n", temp_int, temp_dec);
}

3. Ajout d'une librairie externe

Pour intégrer une librairie externe comme STM32_DHT de GitHub à votre projet STM32CubeIDE, suivez ces étapes:

3.1 Téléchargement de la librairie

1. Identifiez la source de la librairie :
   • Exemple: https://github.com/weedmanu/STM32_Libraries/tree/main/STM32_DHT
2. Téléchargez les fichiers:
   • Option 1: Cliquez sur le bouton "Code" > "Download ZIP" pour télécharger tout le dépôt
   • Option 2: Téléchargez individuellement les fichiers nécessaires (généralement .c et .h)
   • Option 3: Utilisez Git pour cloner le dépôt:

     git clone https://github.com/weedmanu/STM32_Libraries.git

3.2 Création de la structure de dossiers

1. Ajoutez un dossier pour les librairies externes:
   • Dans l'explorateur de projet STM32CubeIDE, cliquez droit sur votre projet
   • New > Folder
   • Nommez-le "Libraries" ou "External_Libraries"
2. Créez un sous-dossier pour la librairie spécifique:
   • Cliquez droit sur le dossier "Libraries"
   • New > Folder
   • Nommez-le "DHT" (pour le capteur DHT dans notre exemple)

3.3 Importation des fichiers

Importez les fichiers de la librairie:
• Cliquez droit sur le dossier "DHT"
• Import... > General > File System > Next
• Naviguez jusqu'à l'emplacement où vous avez téléchargé/extrait les fichiers
• Sélectionnez les fichiers nécessaires (dht.c, dht.h)
• Finish
1. Vérifiez la concordance des fichiers:
   • Assurez-vous que les fichiers importés sont compatibles avec votre version de STM32CubeIDE
   • Vérifiez les dépendances et les inclusions

3.4 Configuration des chemins d'inclusion

1. Ajoutez le chemin vers la librairie:
   • Cliquez droit sur votre projet > Properties
   • Allez dans "C/C++ General" > "Paths and Symbols"
   • Sélectionnez l'onglet "Includes"
   • Sélectionnez "GNU C" dans la liste des langages
   • Cliquez sur "Add..."
   • Sélectionnez "Workspace..." pour un chemin relatif au workspace
   • Naviguez jusqu'à votre dossier Libraries/DHT
   • Cochez "Add to all configurations"
   • OK

Illustration : Structure de dossiers pour les librairies externes.

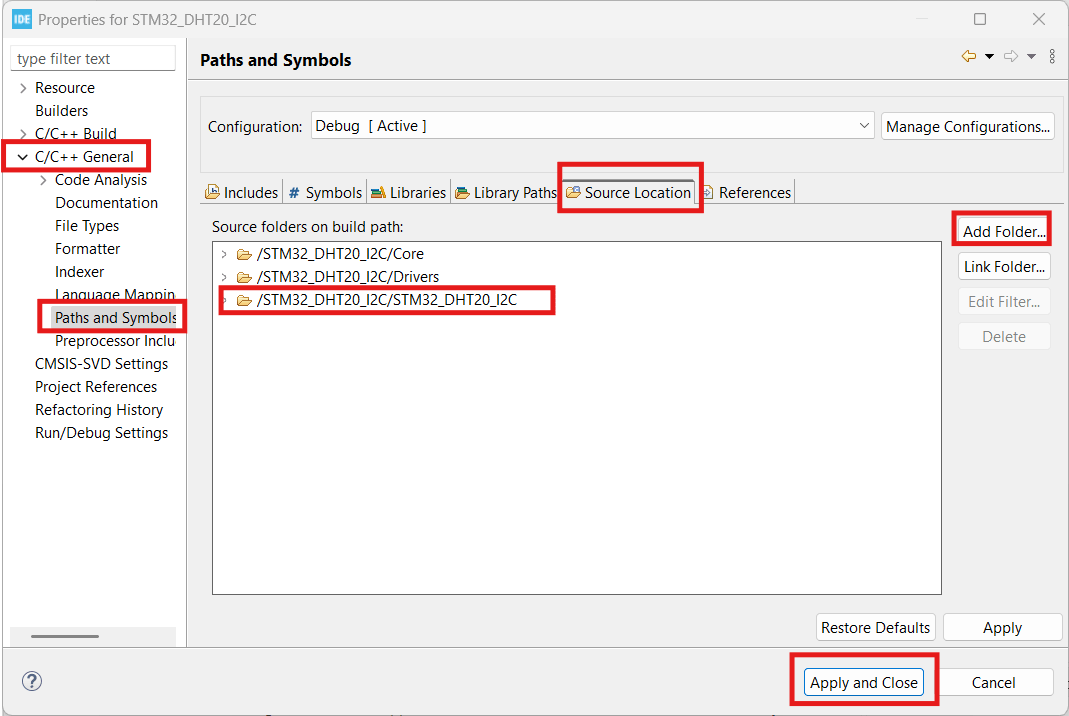

1. Ajoutez le dossier source:
   • Dans les propriétés du projet, allez à "C/C++ General" > "Paths and Symbols"
   • Sélectionnez l'onglet "Source Location"
   • Cliquez sur "Add Folder..."
   • Sélectionnez le dossier "Libraries/DHT"
   • OK

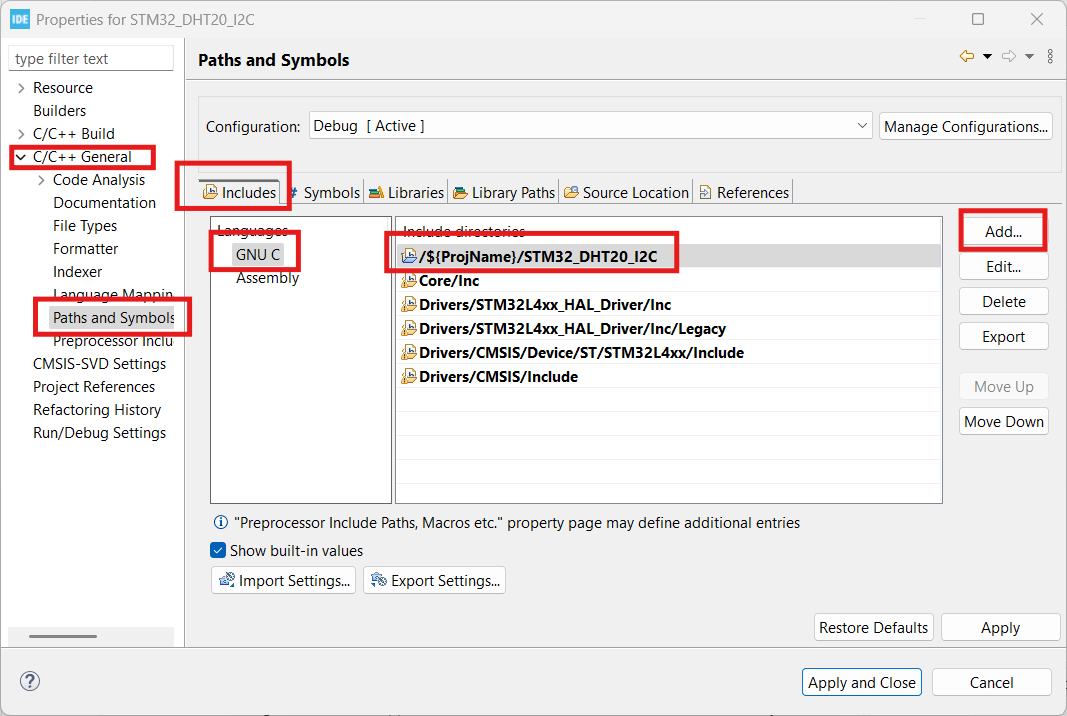

Illustration : Configuration des chemins d'inclusion dans STM32CubeIDE.

3.5 Adaptation du code (si nécessaire)

Pour intégrer correctement la librairie à votre projet, il est généralement nécessaire d'effectuer les ajustements suivants :

1. Modifier l'inclusion du fichier HAL :
   • Dans le fichier d'en-tête de la librairie (par exemple, dht.h), remplacez #include "stm32l4xx_hal.h" par l'inclusion correspondant à votre carte STM32 (par exemple, #include "stm32f4xx_hal.h" pour une carte STM32F4).
2. Adapter les périphériques utilisés :
   • Configurez les timers, ADC, ou I2C en fonction des ressources matérielles de votre projet.
   • Assurez-vous que les initialisations dans le fichier main.c correspondent aux broches et périphériques choisis pour votre projet.

4. Conclusion

En suivant ces étapes, vous avez maintenant:

• Activé correctement la prise en charge des nombres à virgule flottante dans votre projet STM32
• Intégré une librairie externe provenant de GitHub dans votre environnement de développement

Ces compétences vous permettront de développer des applications plus complexes en tirant parti à la fois des capacités mathématiques avancées et du code partagé par la communauté.
